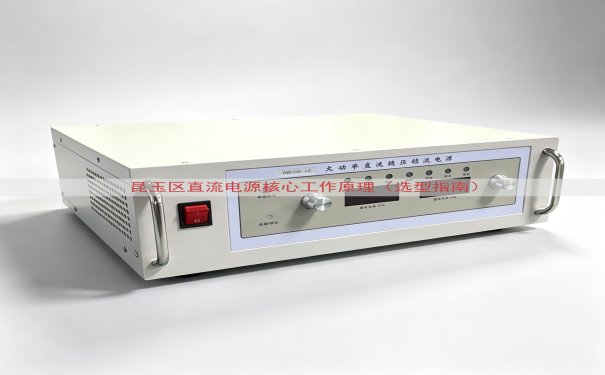

昆玉区直流电源核心工作原理（选型指南）

直流电源在昆玉区承担为设备提供稳定电能的任务。这里昼夜温差大，电网电压波动明显，施工工地和农用设施常出现电压不稳。直流电源的核心工作原理属于开关电源范畴，选型时需结合现场负载特征。

直流电源核心组成与工作过程

直流电源由输入滤波电路、整流桥、功率因数校正电路、开关管、高频变压器、输出整流滤波电路和控制电路构成。交流输入先经过共模电感和X电容滤波，进入整流桥变成脉动直流。功率因数校正电路使输入电流跟随电压波形，减少谐波。开关管在高频驱动信号下导通和关断，将直流电压切割为高频脉冲。脉冲经高频变压器耦合到次级，完成电压升降和隔离。次级整流二极管将高频脉冲整流为单向脉动直流，LC滤波电路将脉动滤平。控制电路通过电阻分压采样输出电压，与精密基准电压比较，调整开关管导通的占空比。

闭环反馈维持电压稳定

输出电压稳定依靠负反馈环路。负载变轻时，输出电压升高，采样电压高于基准，误差放大器输出下降，PWM占空比变小，传输能量减少，输出电压回落。负载变重时，输出电压下降，占空比增大，输出回升。电流检测电阻将峰值电流转为电压，送入控制芯片。一旦电流超过限定值，立即关断开关管，实现逐周期限流。昆玉区电网线路较长，末端电压偏低，控制电路需要使用宽电压输入的芯片，才能在输入范围包含交流一百八十伏至二百六十伏时正常工作。

选型指南中的关键参数

参数	选型要点
额定输出电压	必须与负载工作电压一致，高于或低于都会导致设备不工作。
额定输出电流	按负载最大电流留出百分之二十余量，但不能超过电源过流保护点。
电压调整率	输入电压从低到高变化时，输出端电压变化范围应小于百分之一。
负载调整率	空载到满载变化时，输出电压波动应控制在合理范围。
纹波与噪声	低纹波电源适合传感器和通信设备，纹波峰值不能信号采集。
转换效率	效率越高发热越少，相同外壳尺寸下输出功率越大。
工作温度	需要覆盖昆玉区冬季低温和夏季高温的完整范围。
保护功能	过压、过流、短路、反接保护是基本要求。

不一样的负载类型对选型的

负载分为阻性、容性、感性和混合型。阻性负载启动电流小，普通电源即可满足。容性负载接通瞬间接近短路，电源需要具备恒流启动功能，逐步抬升输出电压。感性负载断开时会产生反向电动势，电源输出端需要接续流二极管或TVS管吸收能量。在昆玉区常见的设备中，电采暖设备属于阻性负载，变频器属于感性负载，通信基站后备电池属于容性负载。选型时确定负载的性质，再看电源的启动特性和输出电容容量。

环境适应性与散热设计

昆玉区风沙大，散热风扇容易堵塞。自然冷却电源虽然功率密度低，但故障点少，适合安装在不通风的柜体内。强迫风冷电源需要定期更换滤网，否则温升会导致功率器件损坏。电解电容对温度敏感，环境温度每升高十度，使用寿命约减少一半。选用固态电容或高温长寿命电解电容可以延长维护周期。电源的防护涂层可避免凝露和盐雾腐蚀。户外的直流电源需要具备防水防尘能力，防护等级至少达到IP65。
